XCMC3 母線

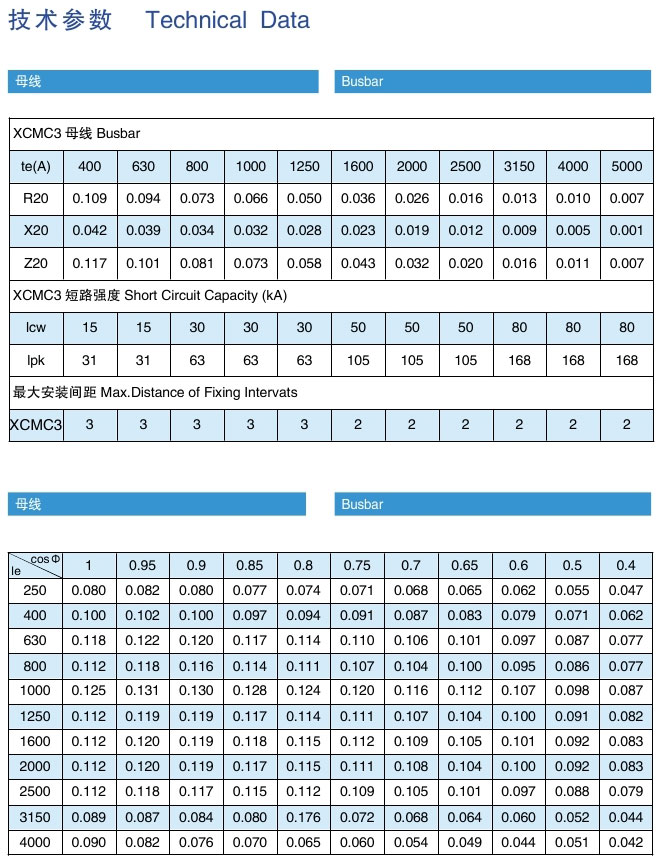

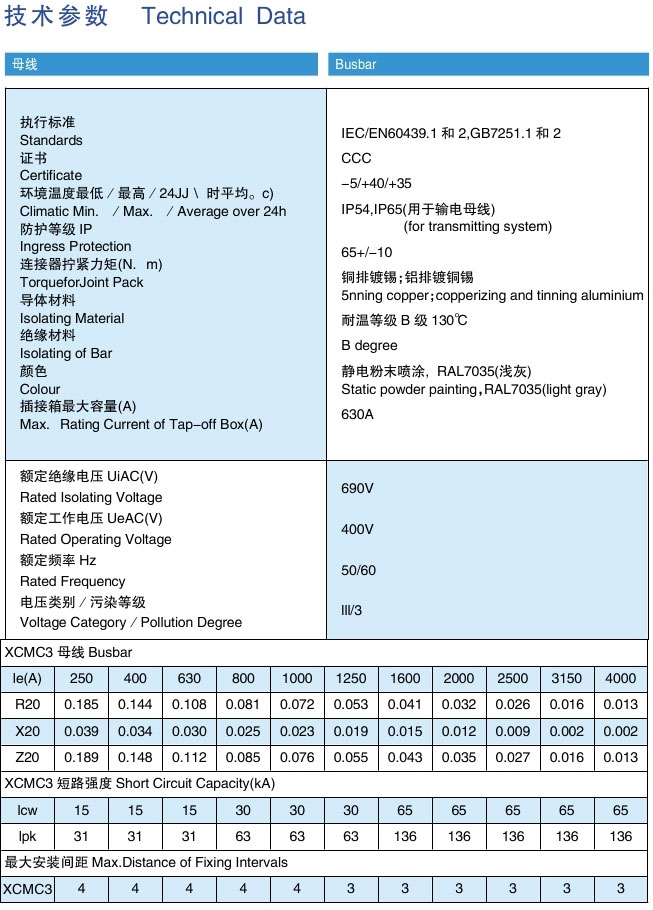

XCMC3 母線是我公司研發的鋁合金外殼密集型母線，符合 GB7251 和 IEC60439 標準，主要用于滿足客戶的各類輸、配電需求，該母線技術參數，結構簡單、新穎，使用方便。母線的配置分為銅排和鋁排，額定電流 400A~3150A，插接箱容量 630A，IP54和 IP65 兩種防護等級，確保系統在不同環境條件下穩定地運行。

XCMC3 母線主要由以—下部分組成

1．方便安裝的高強鋁合金材料

2．全長可靠連通的鋁合金

3．雙頭力矩單螺栓連接器

4．高導電率的銅或鋁導體

5．高防護(1P65)裝置

6．帶操作手柄和機械連鎖的插接箱

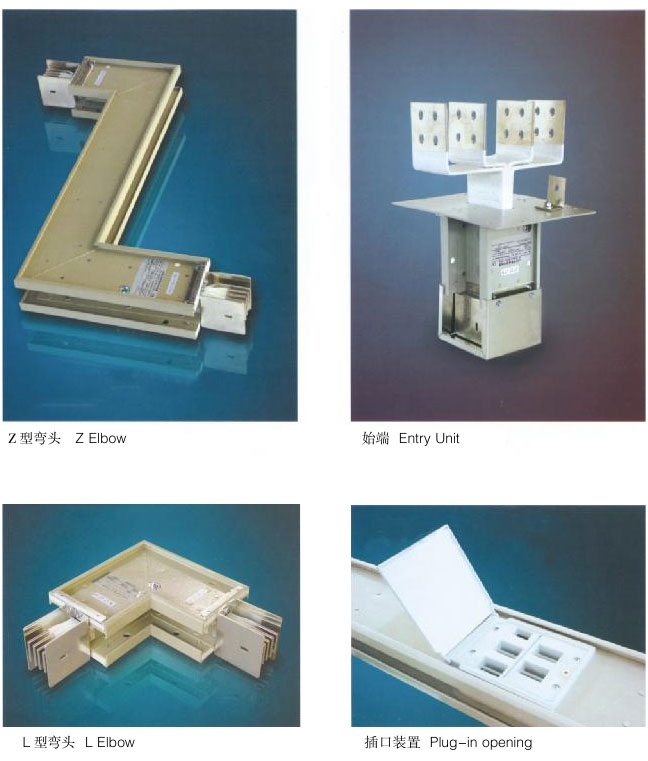

XCMC3 母線產品特征

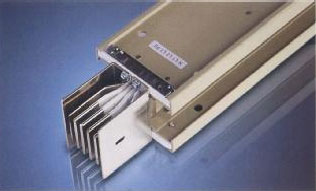

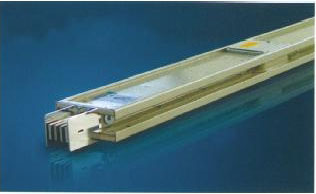

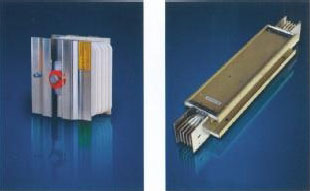

母線本體

XCMC3 母線母排的標準表面處理為：銅排母線鍍錫，也可根據用戶要求采用鍍銀處理；母線母排以 B 級絕緣材料(耐溫等級 130℃)聚酯薄膜包覆，相間達到 6 層，保證絕緣可靠性；除插接式母線插口部位外，XCMC3 母線采用密集結構，降低了系統阻抗；提供完善的外殼作 PE 系統，降低客戶工程成本。

連接裝置

母線槽連接器采用單螺栓．壓板為高強度鋁合金，碟形彈簧以外圓保證壓力在整個壓面上均勻分布，并起防松作用；螺栓為雙頭設計，安裝時僅需一把普通扳手擰斷，外部螺頭即可保證安裝力矩；只需從母線槽的一個側面去緊固螺栓；可以在不影響相鄰母線槽的情況下，拆除連接器；采用法蘭式結構，并加裝密封墊保證系統的高防護等級。

XCMC3 母線產品特征





外殼

母線槽外殼采用優質鋁合金，以減少渦流損耗。表面采用環氧樹脂靜電粉末噴涂；母線槽外殼裝配時以密封墊密封，保證其高防護能力；母線頂面和底面采用鋁合金拉制型材，強度高，且有利于安裝定位。

連接裝置

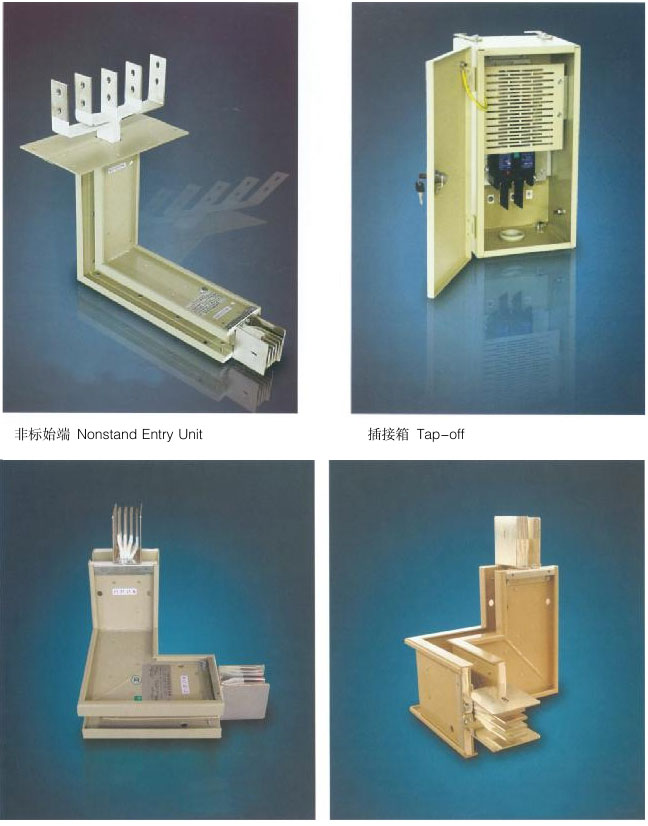

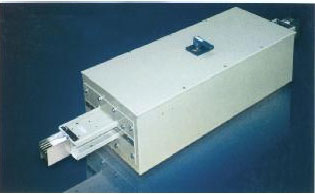

3 米標準直線段母線槽雙面帶插口時可帶 10個插口，方便用戶多點分接；插口座與母線本體間采用密封墊密封，保證高防護等級；所有插口可以同時使用。插接箱有斷路器型。刀熔開關型和熔絲型，且高、中、低 3 種分斷能力選擇；插接箱操作可選擇箱內操作、箱外操作和連桿操作 3 種方式，滿足客戶不同需求。連桿操作方式可用于客戶在地面操作插接箱。插接箱接地插腳在相線未接觸母排之前先與母線槽的接地排接觸；插接箱內裝有防護板以防打開箱門時意外觸電；插接箱活門具有聯鎖功能，以防帶電狀態下打開活門；插接箱鎖腳具有聯鎖功能，以保證插接箱完全插入后方可合閘。外殼作 PE 時．插口處內置專用 PE排，保證接地短路能力。

XCMC3 母線產品特征





XCMC3 母線產品特征









---
