GCS 低壓抽出式成套開關柜

當前位置：首頁 > 產品系列 > 開關柜系列

概述

裝置適用于發電廠、變電所、石油化工部門、廠礦企業、高層建筑等低壓配電系統的動力配電和電動機控制中心、電容補償及電能轉換、分配與控制用。

在大單機容量的發電廠、大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時，能滿足與計算機接口的特殊需要。

裝置是根據廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容、計算機接口、動力集中控制、方便安裝維修、縮短事故處理時間等需要，本著經濟、合理、可靠的原則設計的新型低壓抽出式開關柜，產品具有分?jǐn)�、接通能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點。

裝置符合，EC439—1《低壓成套開關設備和控制設備》、GB7251 們氏壓成套開關設備和控制設備》。

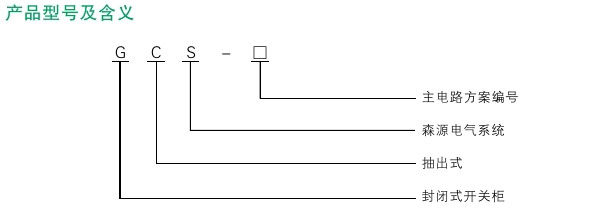

產品使用條件

▲周圍空氣溫度不高于 +40℃，不低于-5℃，24 小時內平均溫度不得高于十 35℃，超過時，需根據實際情況降容運行。

▲戶內使用，使用地點的海拔高度不得超過 2000m。

▲周圍空氣相對濕度在溫度為 +40℃時不超過 50％，在較低溫度時允許有較大的相對濕度，如 +20℃時為 90％，應考慮到由于溫度變化可能會偶然產生凝露的影響。

▲裝置安裝時與垂直面的傾斜度不超過 5度，且整組柜列相對平整 (符合 GBJ232—82 標準)。

▲裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到腐蝕的場所。

▲用戶有特殊要求時，可以與制造廠協商解決。

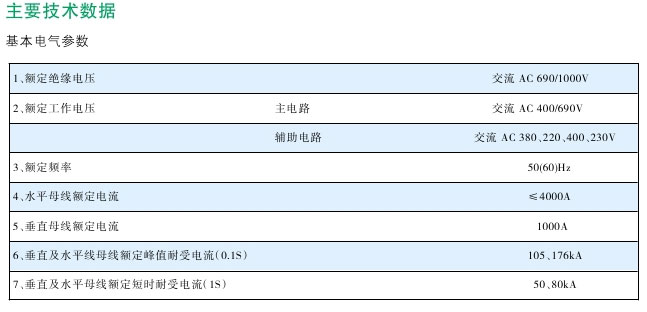

主電路方案

主電路方案是征求了廣大設計、制造、試驗和使用部門的意見而選編的，包括了發電、供用電和其它電力用戶的需要，額定工作電流為 4000A、適合 2500kVA 及以下的配電變壓器選用。

此外，為適應功率因數的需要而設計了電容器補償柜。(主電路方案圖附后面)

母線

水平母線

水平母線置于柜后部母線隔室內，3150A 及以上為上下雙層布置，2500A 及以下為單層布置，每相由4 條或 2 條母排組成，母線的短路強度。根據需要，水平母排也可裝于柜頂。

垂直母線

用于抽屜柜的垂直母線采用“L”形硬銅搪錫母線。

L 形母線規格：（高×厚）+（底×厚）

（50×5）+（30×5）

額定電流 1000A

主要電器元件選擇（推薦）

裝置主要選用技術性能指標先進，采用引進技術國內已能批量生產的電器元件。

▲主開關 630A 及以上的電源進線及饋線開關，國產開關，可選用 RMWl、CWl、HSWl 系列或其它系列的智能型斷路器。認為有必要時，也可以選用進口的 MT、MTE 系列或 3WT、3WL、F、E 系列以及 HiAN 系列。

▲630A 以下的饋線和電動機控制用開關，主要選用 RMMl、BBM30、SM30、CMl、HSMl 系列，塑殼開關也可選用 NSX 系列、3VF 系列、T 系列塑殼斷路器。

▲交流接觸器，主要選用 B 系列、LCI 系列、CKI 系列的接觸器以及與之配套的熱繼電器聯鎖機構。

▲熔斷器、刀熔開關選用高分?jǐn)嗄芰Φ?Q 系列刀熔開關和 NT 系列及 RT 系列熔斷器。

▲為主電路的動熱穩定能力，設計了GCS 系列專用的 CMJ 型組合式母線夾和絕緣支撐件，采用高強度，阻燃型的合成材料熱成型、絕緣強度高、自熄性能好，結構獨特，只需調正積木式間塊即可適用不同規格的母線。

▲為降低功能單元的間隔板、接插件、電纜頭的溫升，設計了 GCS 柜專用的轉接件，與同類產品比較轉接件熱容量增大，溫升降低。

▲如設計部門根據用戶需要，選用性能更優良、技術更先進的新型電器元件時，因 GCS 系列柜有良好的通用性，不會因更新的元器件，造成制造和安裝方面的困難。

結構特點

▲裝置的主構架采用拉制型鋼，構架采用拼裝和部份焊接兩種結構形式。主構架上均有模數E=20mm 的安裝孔。

▲裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能作用相對獨立。

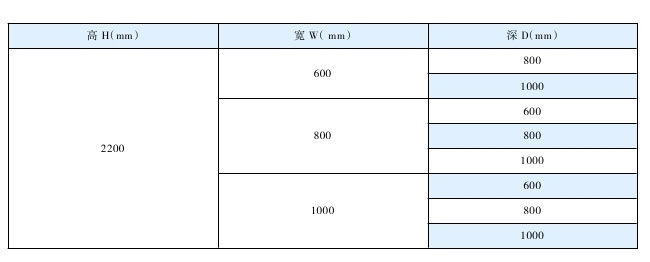

▲柜體的尺寸如下表：

功能單元

(1)、一個抽屜為一個獨立功能單元。

(2)、抽屜分為 1／2 單元、1 單元、112單元、2單元、3 單元五個尺寸系列�；芈返念~定電流在400A 及以下，一單元抽屜的尺寸為：

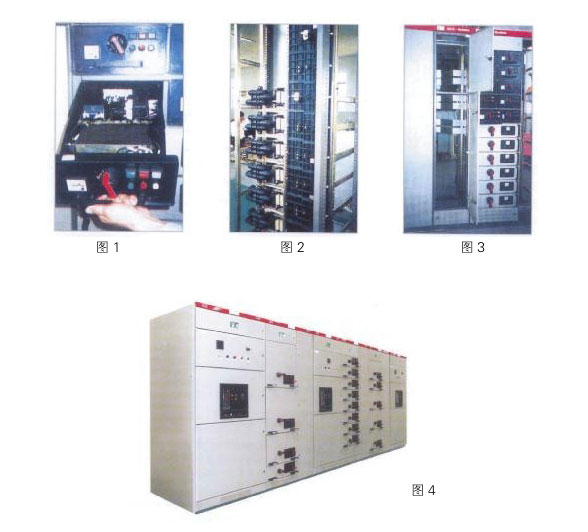

160(高)×560(寬)×407(深)，1／2 單元抽屜的寬度為 280，2 單元、3 單元僅以高度做二倍、三倍的變化，其余尺寸均同一單元。見圖 1

(3)、同一尺寸的各功能單元的抽屜可以方便的實現互換。

(4)、裝置的每柜內可以配置 11 個 1 單元的抽屜或 22 個 1／2 單元的抽屜，也可混合配置。

(5)、抽屜進出線根據回路電流大小采用不同片數的同一規格片式接插件，一般一片接插件≤200A。

(6)、二分之一單元抽屜與電纜室的轉接，采用背板式結構的轉接件。單元抽屜與電纜室的轉接采用棒式結構的轉接件。見圖 2

(7)、抽屜面板有合、斷、試驗、抽出等位置的明顯標志，抽屜設有機械聯鎖裝置。抽屜操作手柄與開關操作手柄合用一套。

▲饋電柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜隔室內電纜的連接通過轉接件或轉接銅排實現，電纜的使用可靠性，方便了用戶對電纜的安裝與維修。見圖 3

電纜隔室有二個寬度尺寸 (240mm 或440mm)可供選用，視電纜數量，截面和用戶對安裝維修方案的要求而定。

▲裝置的功能單元輔助接點對數一單元及以上的為 32 對，1／2 單元的為 20 對，能滿足自動化用戶及與計算機接口的需要。

▲考慮到千式變壓器使用的普遍性、安全性和油浸變壓器的經濟性，裝置既可以方便與干式變壓器組成一個組列，也可以與油浸變壓器低壓母線方便連接。

▲以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。見圖 4

▲裝置按三相五線制和三相四線制設計，設計部門和用戶可以方便地選用 PE+N 或 PEN 方式。

▲柜體的防護等級為 IP30、IP40，可以按用戶需要選用。

▲若用戶需求，也可供應后出線柜，此柜深 1000mm，水平主母線置于柜頂部，設后開門。

安裝使用

產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知合同有關部門做好商務記錄，共同分析原因，作好簽證和善后處理。對于不立即安裝的產品，應根據正常使用條件或電氣設備暫保管規程要求置于適當場所，妥善保管。

產品安裝

1、產品的安裝見示意圖(圖 7)基礎槽鋼和采用螺栓固定方式時的螺栓由用戶自備，主母線連接時，如表面因運輸、保管等原因有不平整時應加平整后再連接緊固。

2、產品安裝后投運前的檢查和試驗。

(1)、檢查柜面漆或其它復蓋材料(如噴塑)有無損壞，柜內是否干燥清潔。

(2)、電器元件的操作機構是否靈活，不應有卡澀或操作力過大現象。

(3)、主要電器的主觸頭的通斷是否可靠、準確。

(4)、抽屜或抽出式機構應靈活、輕便、無卡阻和碰撞現象。

(5)、抽屜或抽出式機構的動、靜觸頭的中心線應一致，觸頭接觸應緊密，主、輔觸頭的插入深度應符合要求，機械聯鎖或電氣聯鎖裝置應動作正確，閉鎖均應可靠。

(6)、相同尺寸的抽屜應能方便地互換，無卡阻和碰撞現象。

(8)、儀表的刻度整定、互感器的變化及極性應正確無誤。

(9)、熔斷器的熔芯規格應符合工程設計的要求。

(10)、繼電保護的定值及整定應正確，動作可靠。

(11)、用 1000 兆歐表測量絕緣電阻值不得低于1MW。

(12)、各母線的連接應良好，絕緣支撐件、安裝件及其它附件安裝應牢固可靠。

(1)、GCS 系列柜為不靠墻安裝，正面操作，雙面維修的低壓配電柜，柜的維修通道及柜門，必須是考核合格的專業人員方可進入或開啟進行操作、檢查和維修。

(2)、GCS 采用專用操作機構，抽屜內開關的分、合由安裝在抽屜面板上的操作手柄來實現，按照面板上的標志，在 360 旋轉范圍內實現開關的分、合及抽屜的試驗，隔離位置并鎖定，抽屜操作手柄位置說明。見圖 5、6

(3)、空氣斷路器、塑殼斷路器經過多次分、合，特別是經過短路分、合后，會使觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應按斷路器使用說明書進行維修和檢修。

(4)、經過安裝和維修后，必須嚴格檢查各隔室之間。功能單元之間的隔離狀況確已恢復，以確保本裝置良好的功能分隔性，防止出現故障擴大。

(5)、在產品通電運行每半年要求檢查柜內各元器件，連接線以及各接頭是否有異常，特別是樁頭螺絲，一、二次線連接螺絲是否是緊固，確保螺絲都處在緊固狀態。

產品成套性

制造公司供貨時應提供下列文件及附件：

1、裝箱清單；

2、產品合格證；

3、使用說明；

4、出廠試驗報告；

5、有關電氣圖紙；

6、柜門鑰匙，操作手柄及合同規定的備品配件；

7、主要元器件的安裝說明書。
