MNS 低壓抽出式開關柜

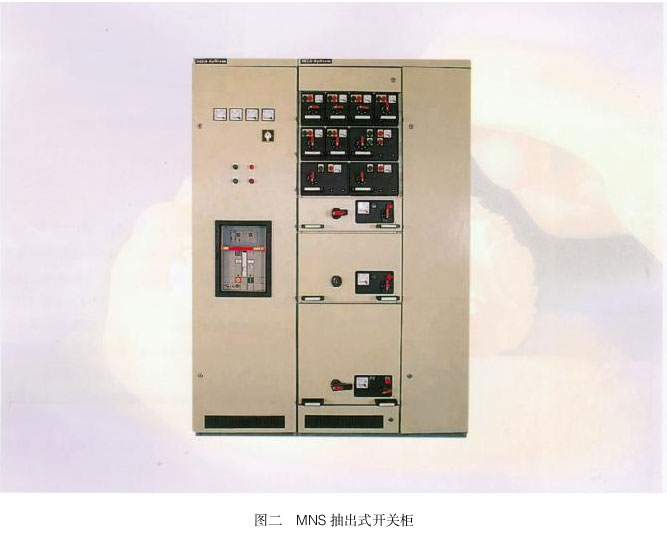

MNS 低壓抽出式開關柜

概述

MNS 低壓抽出式開關柜(簡稱開關柜)由動力中心柜(PC)和電動機控制中心柜(MCC)二部分組成。適用于交流50Hz-60Hz，額定工作電壓 660V 及以下的控配電系統。廣泛用于發電廠、變電站、工礦企業等電力用戶，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。

本開關柜除一般陸用外特殊處理后還可用于海上石油鉆采平臺和核電站中。本開關柜符合 IEC439、VCE0660 第 500 部分和GB7251-97 《低壓成 套開 關設 備》 標準 ，ZBK36001-89《低壓抽出式成套開關設備》專業標準。

產品特點

· 結構緊湊，在較小的空間內可容納較多的功能單元，節省用戶投資。

· 柜體能背靠背地排列，同一柜體可自由組合成固定式和抽出式二種型式。

· 結構通用性強，組裝靈活，可按工作和環境的不同要求，設計出相應的防護等級。

· 全部選用標準模塊，系列標準化，方便工程設計人員設計選用。

· 設計獨特的機械鎖定機構，操作靈活方便，勿需特殊復雜工具。

· 大量采用高強度阻燃型工程塑料組件，操作人員有保障。

· 根據電纜出線方式的不同，可選擇電纜側出線或后出線兩種方案。

· 技術性能高。

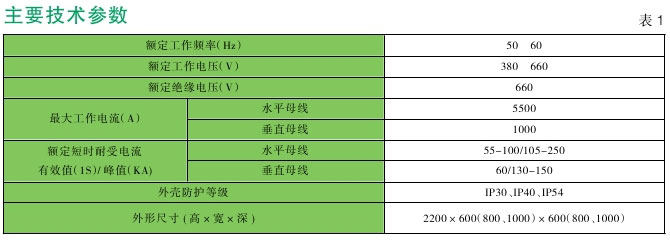

使用條件

· 周圍空氣溫度不高于+40益，不低于-5益，并且 24h 內其平均溫度不高于+35益。

· 大氣條件，空氣清潔，相對濕度在高溫度為+40益時不超過 50豫，在較低溫度時允許有較高的相對濕度。但應考慮到由于溫度變化，有可能會偶然地產生濕度的凝露。

· 海拔高度不超過 2000m。

· 本裝置適用于以下溫度的運輸和儲存過程：-25益至+55益的范圍之間，在短時間內，(不超過 24h)可達+70益，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常的工作。

· 如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。

· 當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。

注：垂直母線電流達 2000A，訂購 IP54 防護等級時應與制造廠協商。

結構特征

· 柜體結構

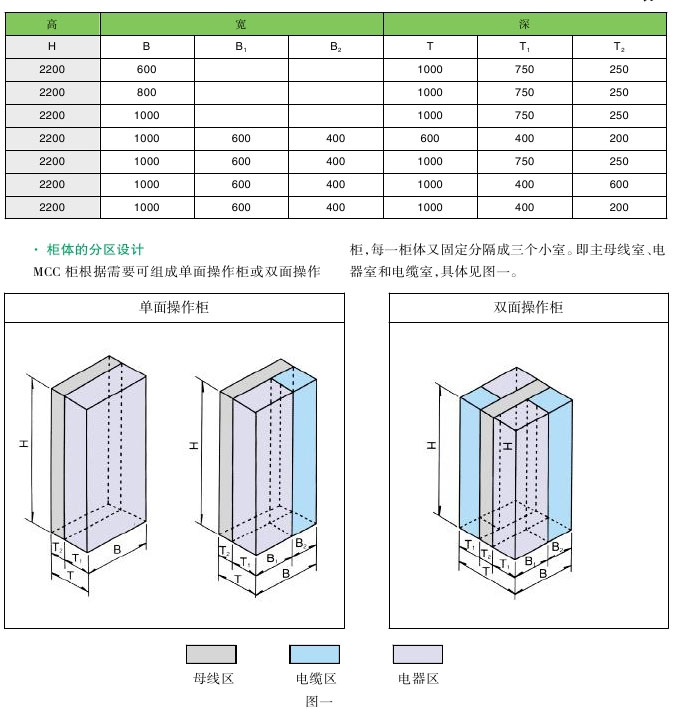

裝置的基本框架為 C 型型材組合裝配式結構。C型型材是以 E=25mm 為模數安裝孔的鋼板彎制而成�？蚣艿娜拷Y(jié)構件都經過鍍鋅處理。按一次回路方結構特征案變化需要，加上必要的門、封板、隔板、按裝支架以及母線、功能單元等零部件，組裝成一臺完整的開關柜。柜體基本結構見圖一所示。柜體基本尺寸如表 2所示。

一個柜體作單一組裝最多可容納抽屜數見下表：

開關柜的深度有 600mm (MCC 單面操作柜)和1000mm (PC 和 MCC 雙面操作柜) 二種推薦 PC 和MCC分開排列使用。當 PC 與 MCC 二種開關柜排列時，則將單面操作的 MCC 加深到 1000mm。

電纜后出線 MCC 柜寬度可為 600mm 和 800mm二種，深度為 1000mm(我們建議您優先選用電纜側出線 MCC 柜方案)。在每臺 MCC 開關柜中，需留有適當?shù)膫溆霉δ軉卧?或不作為長期運行的功能單元)或不裝功能單元的空格。

功能單元抽出操作時，柜的主電源不必切斷。抽屜結構已通過抽出／插入的型式試驗。

在相鄰抽屜單元不斷電情況下操作抽屜插入 /抽出，不會發生觸電的危險。

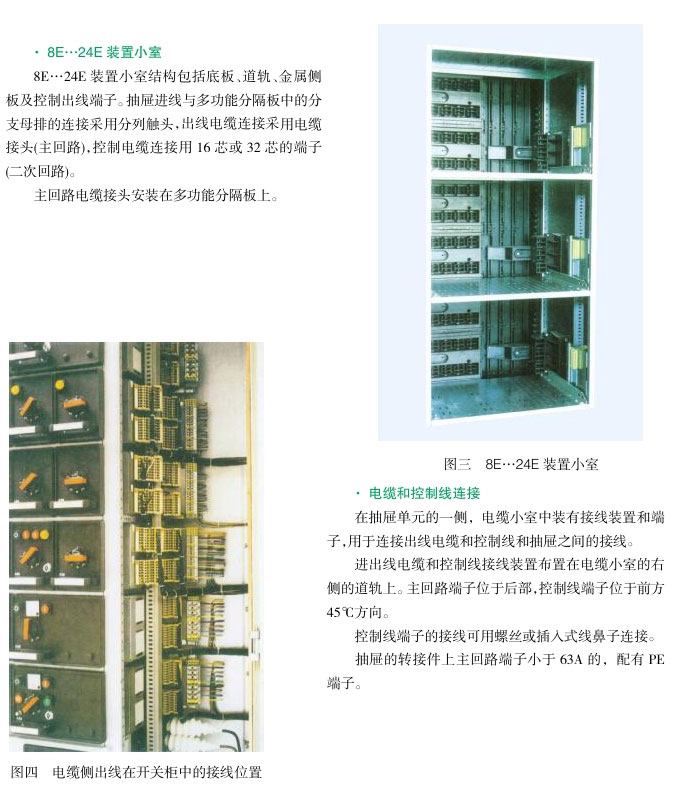

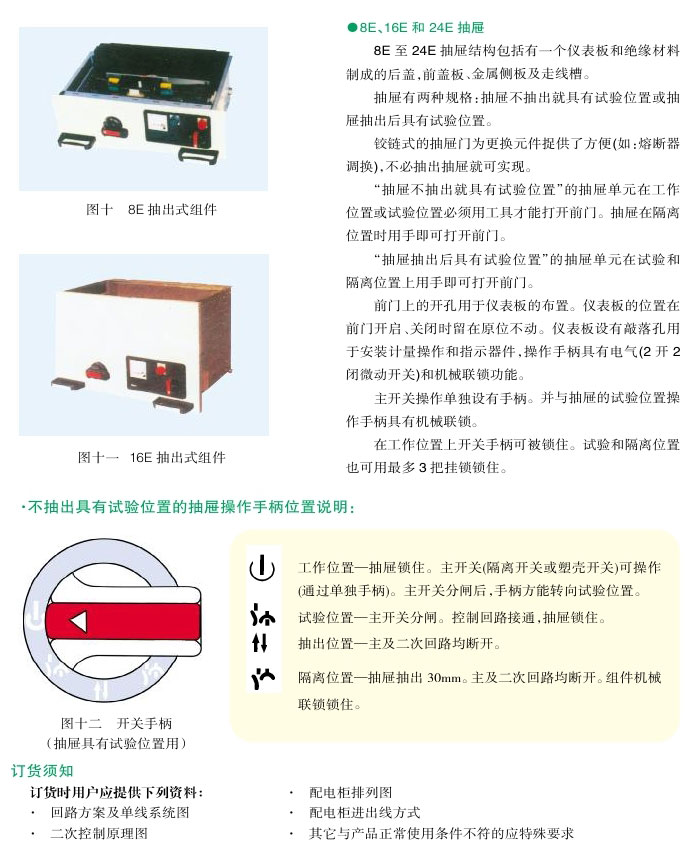

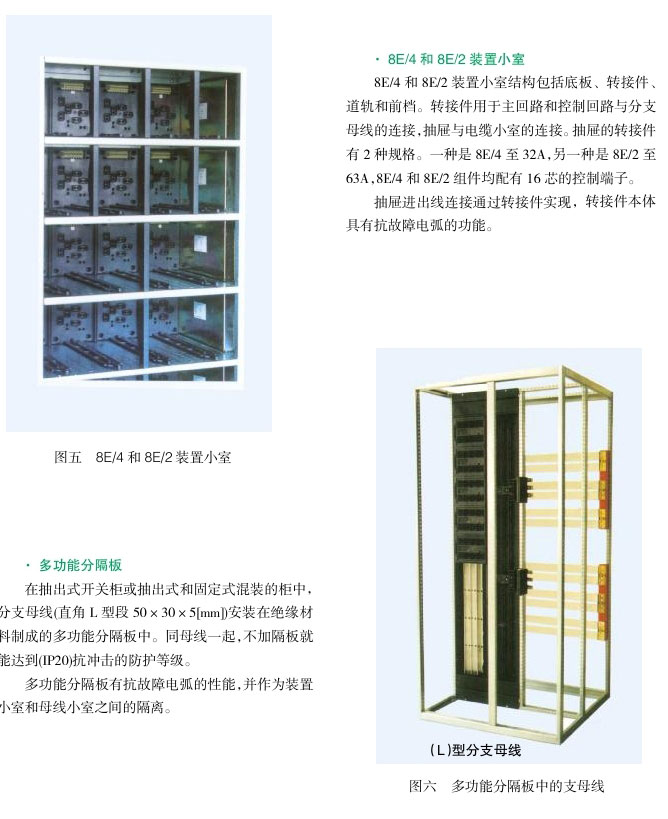

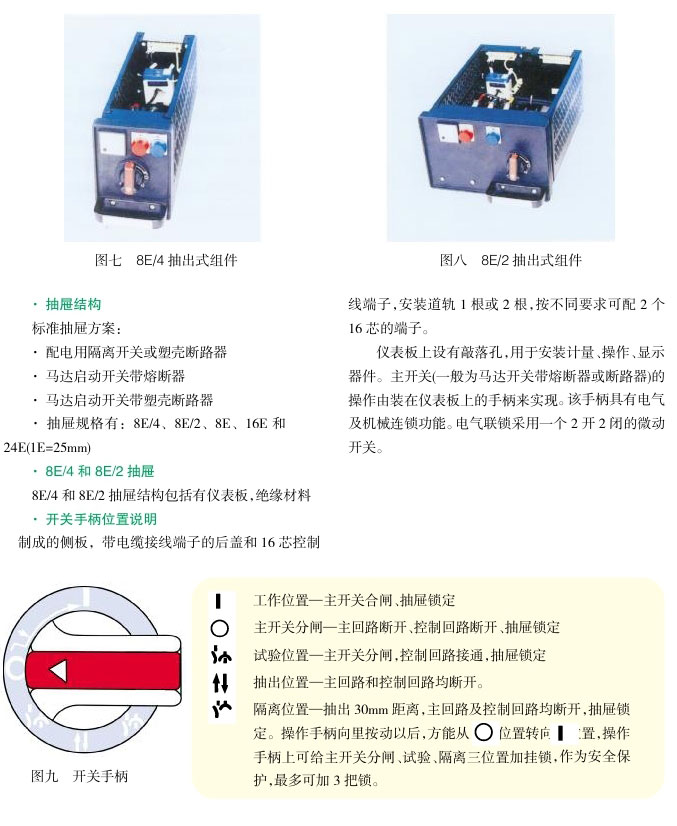

· 8E…24E 裝置小室



---
