CFW-2A 高強封閉母線槽

適用范圍

CFW-2A 高強封閉母線專供交流三相四線，三相五線制，頻率 50 ～ 60Hz，額定電壓至 660V，額定工作電流 100 ～ 1250A 的供配電系統傳輸電能之用。

結構特點

適合于大跨距安裝

該系列母線槽體積小、結構緊湊，外殼采用成型機輥壓成波紋形截面型材，使其具有非凡的支撐強度，可保證連接 6m 母線中心載重 70kg，撓度不超過 15mm，解決了大跨距場

所安裝無法支撐吊裝的難題。

母線槽可在 1m 長度內設置 2 個插口，兩面設置即可達 4 個，而不影響其支撐強度。

安裝方便快捷

a、因其設計跨距大，所以安裝支撐少，接頭數量少，可大幅度安裝速度；

b、采用對接式接頭，連接時只需將連接銅排插入接頭，再擰緊螺栓即可；

c、體積小、重量輕、方便安裝。

散熱性能好、適合大電流輸送，過載能力強

a、波紋型蓋板在散熱時起到肋板的作用，增大了散熱面積，熱阻小，導熱速度快，降低了銅排的溫

升。

b、接頭采用雙面搭接，使母線槽接頭處銅排搭接面積增大了一倍，降低了接觸電阻及接頭的溫升。

標準化程度高所有電流等級的母線槽均采用統一的蓋板，標準化程度高、互換能力強、變?nèi)萁涌诜奖恪?/p>

母線槽導電排包覆多層絕緣材料，能承受3750V 的工頻耐壓，歷時 1min 無擊穿和閃絡現象。

在周圍空氣溫度為 20依5益，相對濕度為 50耀70豫的常態下其每節絕緣電阻不低于 20M贅。

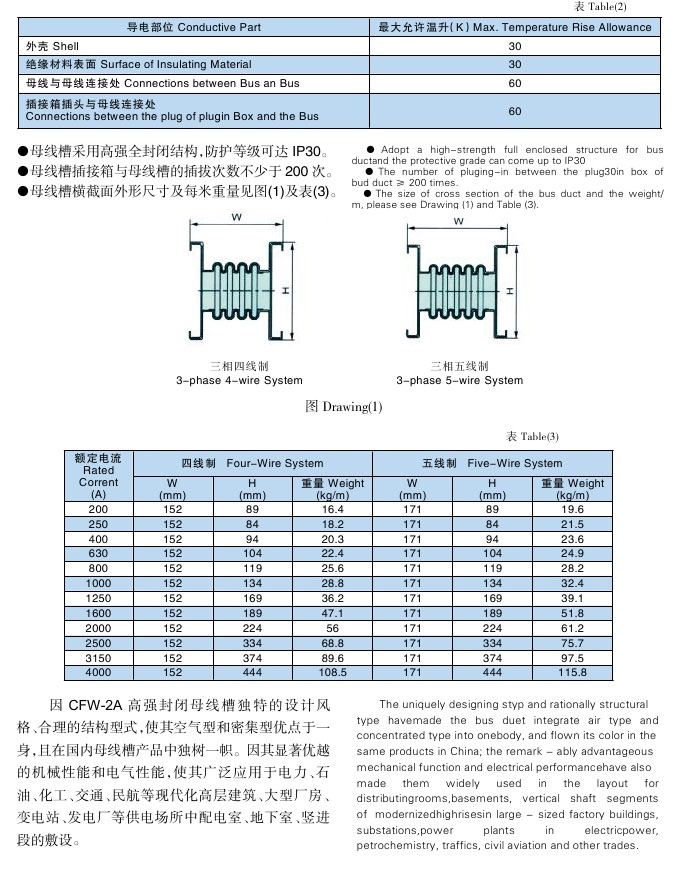

母線槽在長期通過額定電流時，其導電部位的溫升不超過表（2）所列數值：

---
