KFM 空氣絕緣母線槽

適用范圍

KFM 系列母線槽適用于交流三相四線、三相五線制，頻率 50 ～ 60Hz，額定電壓至 660V，額定工作電流1600~3150A 的供配電系統，承擔配電任務，用于低壓配電屏與大、中型負載的連接，主要應用于現代化的車間、廠房和高層建筑。

1、結構特點

外殼特點

該系列母線槽外殼采用彎板成型，體積小，外觀精美。

安裝方便采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。

a、采用分離空氣絕緣型式，其相間的凈距和爬電距離遠遠大于標準要求。

b、內部絕緣件采用高強度環氧樹脂，母線槽抗動、熱穩定的能力。

標準化程度高

所有電流等級的母線槽均采用統一的蓋板，標準化程度高、互換能力強、變?nèi)萁涌诜奖恪?/p>

2、主要技術參數

產品符合 IEC439-2、GB7251.2-1997。

母線槽能保證在額定電流及 110豫的額定電壓下長期正常工作。

母線槽在周圍空氣溫度為 20依5益，相對濕度為50耀70豫的常態下，其每節的絕緣電阻不低于20MΩ。

母線槽能承受 2500V 工頻耐壓，歷時 Imin 無擊穿和閃絡現象。

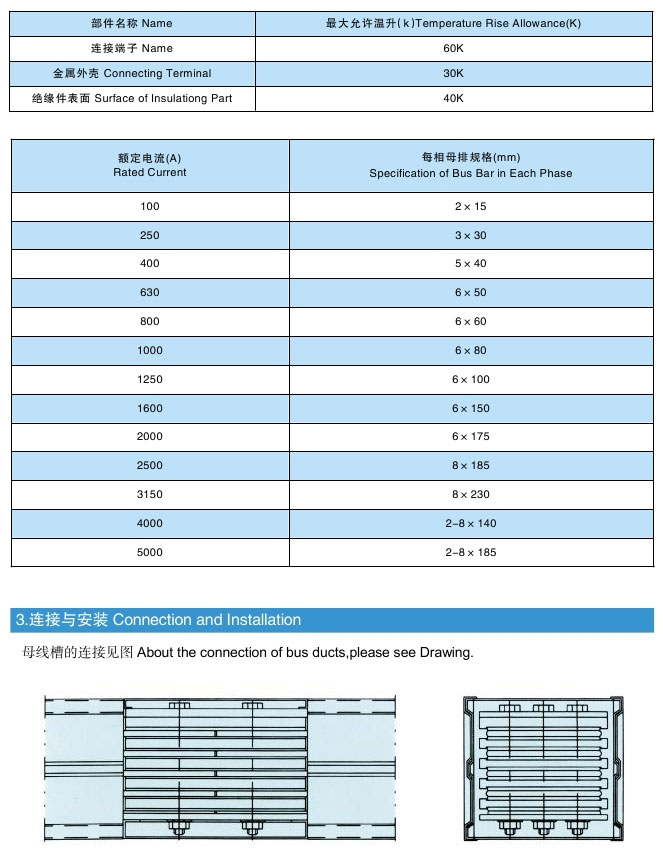

母線槽在長期通額定電流時，其導電部位的溫升不超過表（1）所列的數值。

插接箱與母線槽的插拔次數不少于 200 次。

防護等級達 IP30。

額定電流與每相母排規格對照見表 2。

---
