KYN28-12 鎧裝移開式戶內交流金屬封閉開關設備

概述

KKYN28-12 鎧裝移開式戶內交流金屬封閉開關設備(以下簡稱開關柜)系三相交流 50Hz 單母線及雙母線分段系統的戶內成套配電裝置，用于接受和分配 3-10kV 的網絡電能并對電路實行控制及保護、監 測。本開關 柜能滿足 IEC-298、GB3906、DL404 等標準要求，并具備“五防”功能，配置 ABB 公司 VD4 型，或國產型 VS1 高性能真空斷路器，并可配置真空接觸器、負荷開關，是一種理想的配電裝置。

使用條件

· 環境溫度：上限+40益；下限-5益；日平均值役35益。

· 海拔高度不超過 1000m。

· 相對濕度役90豫(+25益)。

· 地震烈度不超過 8 度。

· 沒有火災，爆炸危險，嚴重污穢，化學腐蝕及劇烈振動的場所。

注：可按商定條件，為用戶提供特殊使用環境條件下的產品。

產品特點

· 金屬鎧裝并徹底分隔，在交流金屬封閉設備中防護特性較好。

· 框架采用全組裝結構；并可靠墻安裝，減少占地面積。

· 電纜室有充裕的空間，可聯接多根電纜，安裝、維修方便。

· 面板關閉時也能對設備進行操作。

· 簡易且有效的閉鎖，防止誤操作。

· 真空斷路器為免維護型，所配操動機構也極少需要維修。

· 手車互換性極好，更換斷路器非常簡便。

· 配置繼保裝置，可實現電力系統綜合自動化。

技術參數

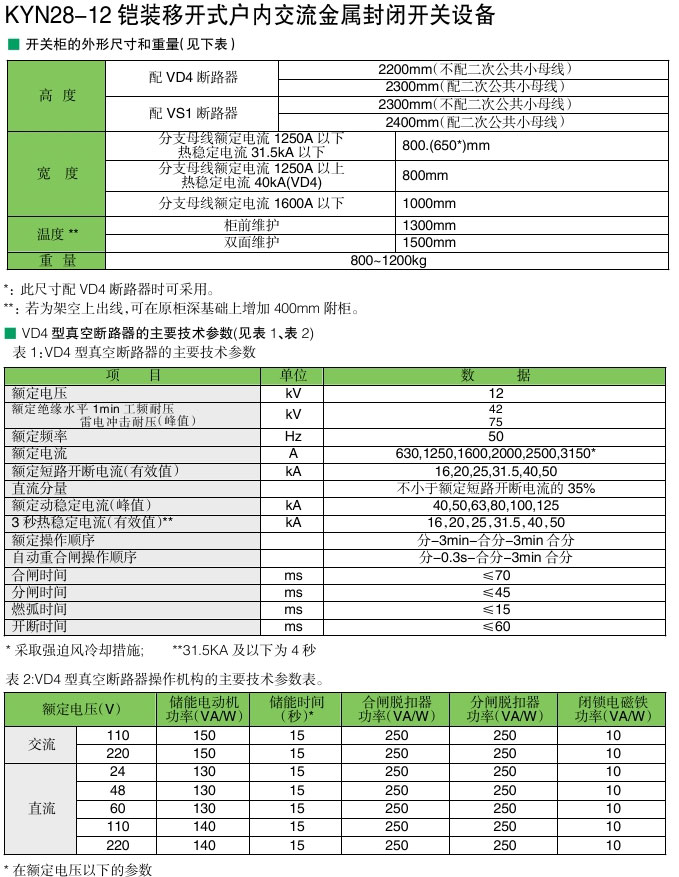

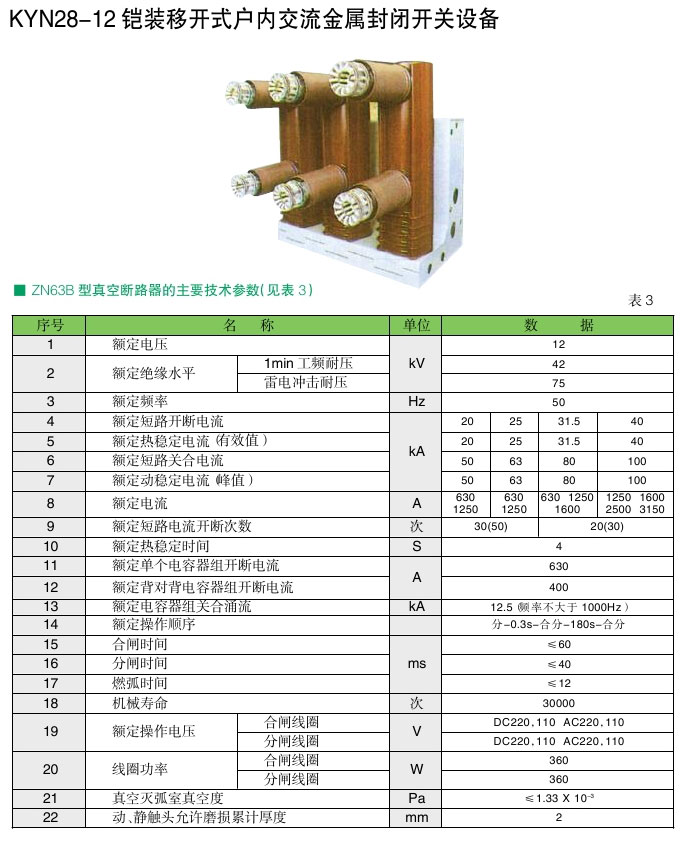

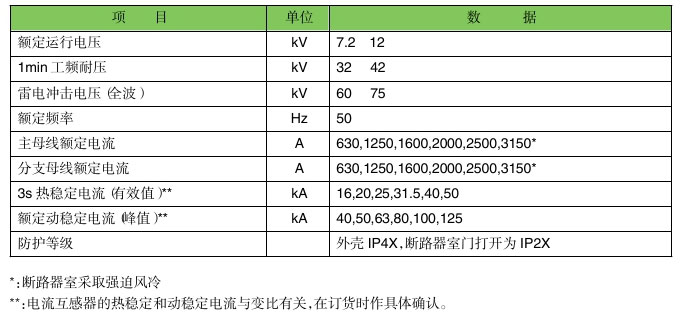

KYN28-12 型開關柜主要技術參數(見下表)

開關柜結構介紹

本開關柜由柜體和手車兩大部分組成。柜體的外殼與各功能小室的隔板均采用敷鋁鋅鋼板，它具有很強的抗腐蝕，并具有比同等鋼板高的機械強度。柜體由螺栓栓接組裝而成，裝配好的開關柜能保證尺寸上的統一性，柜體被隔板分隔成手車室、繼電器室、母線室、電纜室四個功能小室，每一小室外殼均獨立接地。

手車根據用途可分為斷路器手車、電感互感器手車、隔離手車、計量手車等等。各類手車高度與深度尺寸統一，相同規格的手車可互換，手車在柜內有隔離位置轅試驗位置及工作位置，手車在柜內采用絲桿推進機構移動，每一位置均設有定位裝置，以確保手車處于以上特定位置時不能移動。

由于開關柜的安裝與調試在正面進行，開關柜不僅可安裝成面對面或背對背雙排排列，而且可靠墻安裝，既節省占地面積。同時考慮到用戶的習慣，也有雙面維護的布置方案。

手車室

手車室內安裝了特定的導軌，供手車在內滑行與工作，在靜觸頭的前端裝有活門機構。手車從試驗位置移至工作位置過程中活門自動打開，動觸頭可順利接通靜觸頭，當手車移至試驗位置時，活門自動遮蓋靜觸頭，從而保障了操作、維修人員。手車可在開關柜的門關閉時操作，通過視察窗可看到手車所處的位置及斷路器分、合指示和儲能釋能狀況的指示。

電纜室

柜前維護方式

電纜室內可安裝電流互感器、接地開關及避雷器。將手車和手車室與電纜室之間的水平隔板抽出后，施工人員能從正面進入開關柜內安裝電纜，電纜連接導體可同時并接 1耀6 根單芯電纜，電纜室底部配備了開縫可卸的不銹鋼封板與電纜溝隔離，確�，F(xiàn)場施工的方便。手車室和電纜室內安裝加熱器防止凝露的產生。

雙面維護方式

電纜室內可安裝電流互感器，接地開關及避雷器。將接地開關聯鎖解除后，打開后門進入開關柜內安裝電纜，電纜連接高度>800mm，可連接三芯或單芯電纜，電纜室底部封板可拆卸，確保現場施工方便。手車室和電纜室內安裝加熱器防止凝露的產生。

母線室

相鄰柜母線室之間采用金屬隔板和套管隔離，能有效防止事故蔓延，主母線穿越套管，且通過套管固定、支撐。分支母線通過螺栓連接于主母線和靜觸頭盒，全部母線用熱縮絕緣套管覆蓋，母線搭接處以絕緣罩覆蓋。

繼電器室

繼電器室用于安裝各類繼電器、儀表、信號指示、操作開關等元器件，在繼電器室側板上留有小母線穿越孔以便施工。

壓力釋放裝置

在手車室、母線室及電纜室的上方均設有壓力釋放裝置，因故障產生電弧時，電弧產生的高壓氣體可經壓力釋放通道和頂部裝設的壓力釋放金屬板排出柜外以免高壓氣體危及防止事故擴大。

防止誤操作聯鎖裝置

·當接地開關處于分閘位置時，手車才能從試驗位置移至工作位置。

·手車在工作位置時，接地開關不能合閘。

·接地開關處于合閘位置時，手車不能從試驗位置移至工作位置。

·接地開關僅在手車處于試驗／隔離位置時才能操作。

·斷路器在手車已充分咬合在試驗或工作位置時，才能操作。
