 XGN ₁₅ -12 交流高壓六氟化硫環網開關設備

控制監測

XGN 15 -12 系列交流高壓六氟化硫環網開關設備（以下簡稱環網柜），具有體積小、重量輕、操作簡單、安裝維護方便等特點，是城市電網改造和建設需要的新一代中壓電器產品。產品性能指標符合IEC298《交流金屬封閉開關設備》和 GB3906《3~35kV 交流金屬封閉開關設備》標準要求，并具有可靠的防誤操作功有，防護等級達到 IP4X。

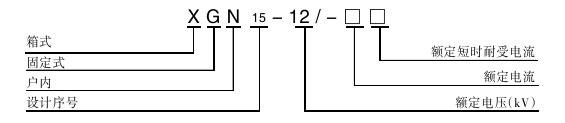

型號及含義

產品使用環境條件

環境溫度：上限+40益，下限為-25益。

海拔高度：不超過 1000M。

相對溫度：日平均值 ≯ 95%；

月增均值 ≯ 90%。

地震烈度：不超過 8 度。

沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

注：超出上述使用條件時，請與制造商協商。

主要特點

XGN 15 -12 系列環網柜具有以下特點：

較大限度地縮小外形尺寸；

開關柜可以靠墻安裝；

控制和聯鎖裝置都們于開關柜正面；

易于檢查，快速維護；

許多不同而簡單的方案供選擇，為開關柜的擴展提供方便；

開關柜的各種材料經過嚴格選擇；

開關可制成（手車）模塊形式，使更換簡單快速；

體積��；

幾乎無需維護；

操作簡便；

電纜連接容易；

電氣和機械性能好。

XGN 15 -12 系列環網柜的操作有以下保證：

防護等級，柜體 IP4X，內部間隔 IP2X；

內部采用防電弧結構（氣體釋放通道在柜體后面）；

機械聯鎖，防止錯誤的操作順序；

只有在接地開關處于打開位置，柜門處于關閉位置，才能合負荷開關；

接地開關只有在負荷開關處于分閘時才能合閘；

金屬的構件互相連接（具有接地連續性）；

可選配鑰匙或程序鎖；

SF6 接地開關具有關合能力；

配有帶電顯示器。







---
